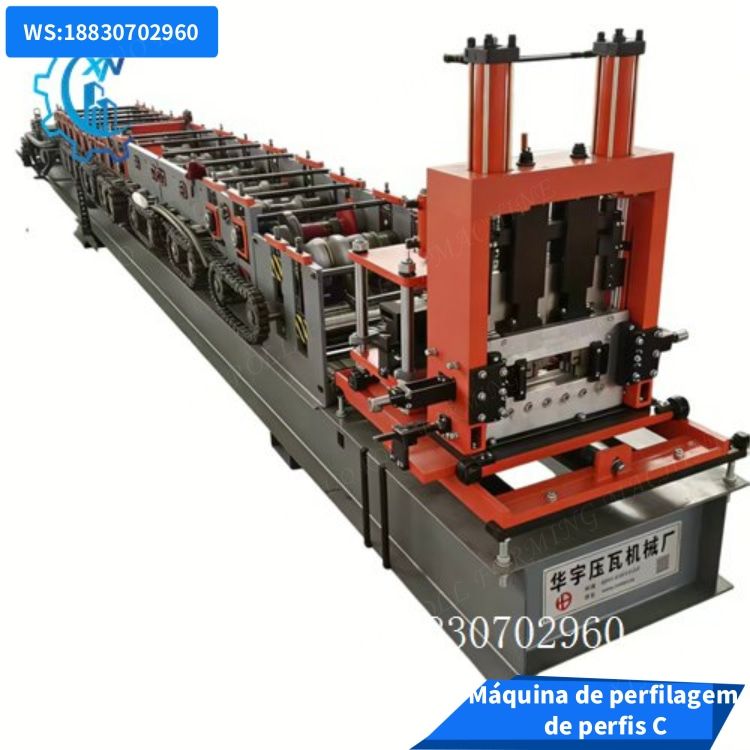

Máquina de Formação por Rolagem de Perfil C
A Máquina de Formação por Rolagem de Perfil C é um equipamento automatizado de alta precisão, projetado exclusivamente para a fabricação contínua de perfis em forma de C (conhecidos como purlin C)
a partir de bobinas de metal, sendo amplamente utilizado na indústria da construção civil, metalúrgica e de fabricação de estruturas metálicas. Com tecnologia avançada, eficiência superior e operabilidade
intuitiva, nossa máquina transforma tiras de metal em perfis C uniformes, duráveis e de alta qualidade, atendendo às demandas mais exigentes de projetos comerciais, industriais e residenciais.
Tabela de Parâmetros Técnicos Detalhados
|
Item
|
Especificação Técnica
|
|
Modelo
|
Personalizável (de acordo com as demandas do cliente)
|
|
Tipo de Perfil Produzido
|
Perfil C (Purlin C)
|
|
Espessura do Material
|
1.0 - 3.0 mm
|
|
Altura do Perfil C
|
60 - 300 mm
|
|
Largura do Flange
|
30 - 80 mm
|
|
Largura Máxima da Bobina
|
≤ 1000 mm
|
|
Capacidade do Desenrolador
|
Até 8 toneladas
|
|
Diâmetro Interno da Bobina
|
470 mm ± 30 mm
|
|
Velocidade de Formação
|
8 - 15m/min (ajustável)
|
|
Número de Estações de Rolagem
|
12- 20 estações
|
|
Material dos Rolos
|
Aço GCR15, tratamento térmico + revestimento de cromo duro
|
|
Diâmetro dos Eixos Principais
|
75 - 95 mm (aço 45#)
|
|
Sistema de Controle
|
PLC + Tela Tática, Inversor de Frequência (Delta), Encoder (Omron)
|
|
Motor Principal
|
22 - 30 kW (380V, 50Hz, 3 fases)
|
|

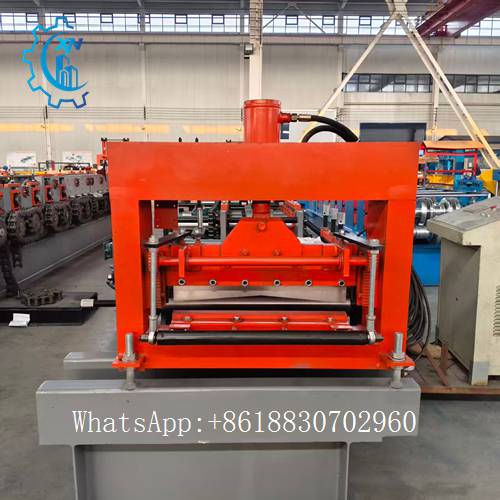

Sistema de Corte
|
Corte Hidráulico ou Serra (opcional), corte a comprimento fixo
|
|
Sistema de Perfuração
|
Perfuração em Linha (opcional), ajustável via PLC
|
|
Dimensões da Máquina
|
8 - 11 m (comprimento) × 1,5 - 2 m (largura) × 1,8 - 2,2 m (altura)
|
|
Peso da Máquina
|
Até 9 toneladas
|
|
Garantia
|
1 - 2 anos (contra defeitos de fabricação)
|
|
Certificações
|
CE, ISO 9001, ROHS, GS (opcional)
|
|
Serviço Pós-Venda
|
Treinamento, envio de engenheiro para instalação (custos a cargo do cliente), peças de reposição, assistência técnica contínua
|
Equipada com sistema de corte frontal para economia de matéria-prima.
Processo de Trabalho
O funcionamento da Máquina de Formação por Rolagem de Perfil C é totalmente automatizado, com etapas sequenciais que garantem eficiência e qualidade:
-
Carga da Bobina: A bobina de metal (aço galvanizado, laminado a frio, etc.) é montada no desenrolador, que ajusta a tensão para garantir a alimentação estável.
-
Alisamento e Nivelamento: A tira de metal passa pela unidade de alisamento, que elimina deformações e stress, garantindo uma superfície plana e uniforme.
-

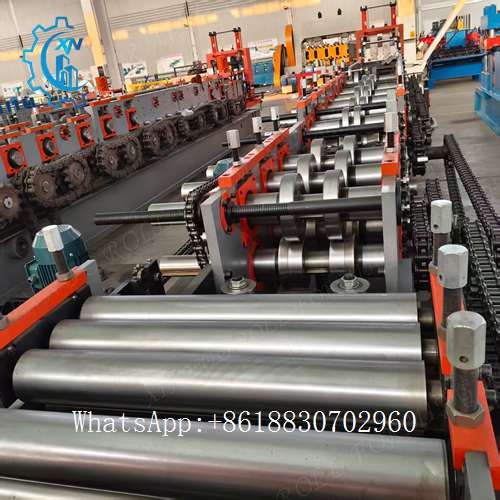

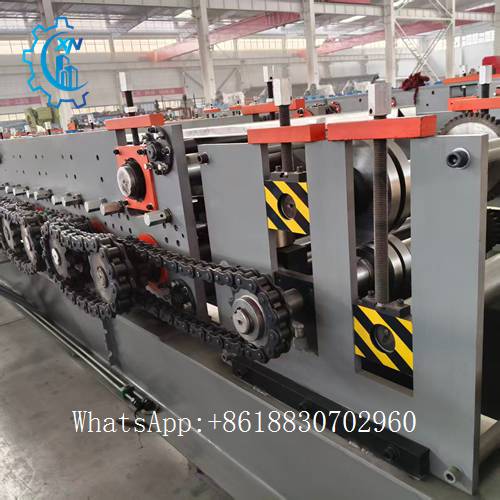

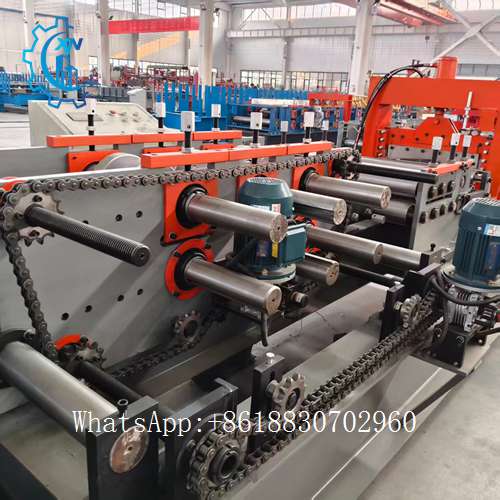

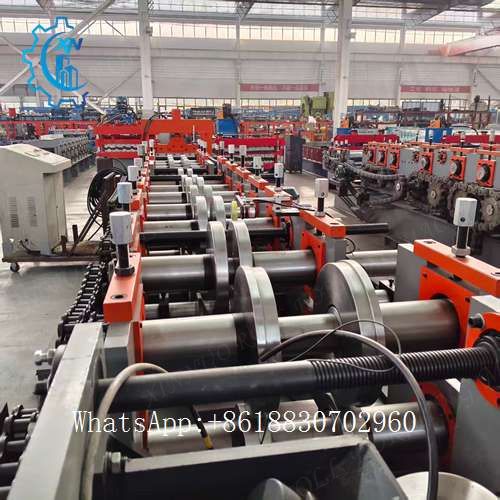

Formação por Rolagem: A tira de metal passa por múltiplas estações de rolos, que moldam-na progressivamente em forma de C, com precisão controlada pelo sistema PLC.
-
Perfuração (Opcional): Caso seja necessário, a unidade de perfuração realiza os furos em posições predefinidas, sincronizadas com a formação do perfil.
-

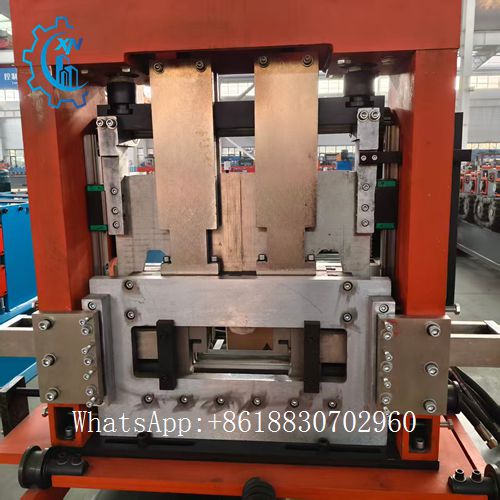

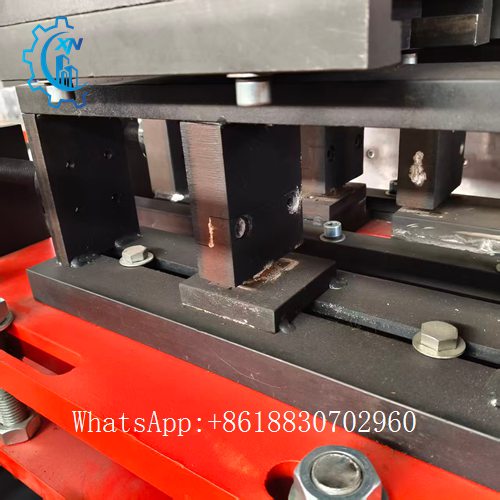

Corte: O sistema de corte automatizado corta o perfil C em comprimentos pré-adjustados, garantindo cortes limpos e precisos.
-
Coleta e Embalagem: Os perfis C acabados são automaticamente coletados, empilhados e preparados para embalagem, prontos para uso ou envio.
Aplicações Industriais
A Máquina de Formação por Rolagem de Perfil C é um equipamento essencial para diversas indústrias, destacando-se nas seguintes aplicações:
-
Construção Civil: Produção de purlins C para telhados, paredes e estruturas m duráveis, substituindo eficazmente materiais tradicionais como madeira.
-
Fabricação de Estruturas Metálicas: Produção de componentes para estantes, racks, cabines, caixas de proteção e outros equipamentos metálicos, onde a precisão e a resistência dos perfis são cruciais.
-
Indústria Automotiva e Aeronáutica: Fabricação de componentes estruturais leves e resistentes, aproveitando a precisão da formação por rolagem para garantir conformidade com os padrões de qualidade da indústria.
-
Indústria de Ventilação e Ar Condicionado (HVAC): Produção de dutetálicas de edifícios comerciais, industriais (galpões, fábricas), residenciais e edifícios públicos. Os perfis C são usados como elementos de suporte, garantindo resistência e estabilidade à estrutura, além de serem leves e
-
os e componentes de sistemas de ventilação, onde os perfis C garantem rigidez e durabilidade na estrutura do equipamento.
-
Outras Aplicações: Fabricação de móveis, embalagens, componentes de máquinas e equipamentos industriais, onde a versatilidade da máquina permite adaptar-se a diferentes demandas de produção.
Se você busca uma solução eficiente, precisa e durável para a produção de perfis C, nossa Máquina de Formação por Rolagem é a escolha ideal. Entre em contato conosco hoje mesmo para obter um orçamento personalizado, detalhes técnicos adicionais e assistência de nossos especialistas!
