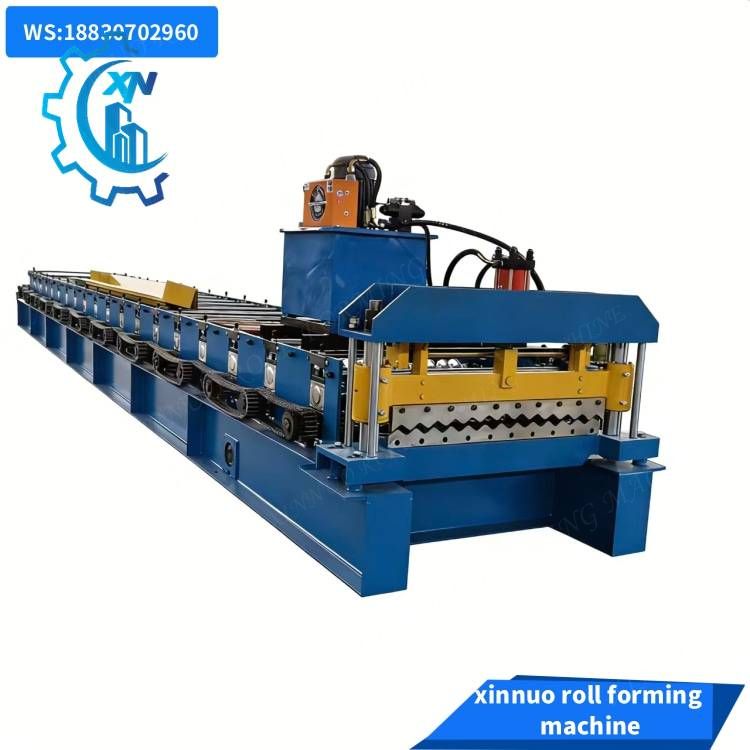

máquina de perfilagem de chapas onduladas para telhados

Máquina de perfilagem de chapas onduladas para telhados Serve para produzir telhas onduladas de diversas larguras,

conforme o comprimento e a largura desejados, sem necessidade de ajustes.

Desenhos de perfil de telhas onduladas

Layout da máquina de perfilagem de chapas onduladas para telhados

O esquema de uma máquina de perfilagem de chapas onduladas é: Desenrolamento -- Perfilagem -- Corte -- Coleta.

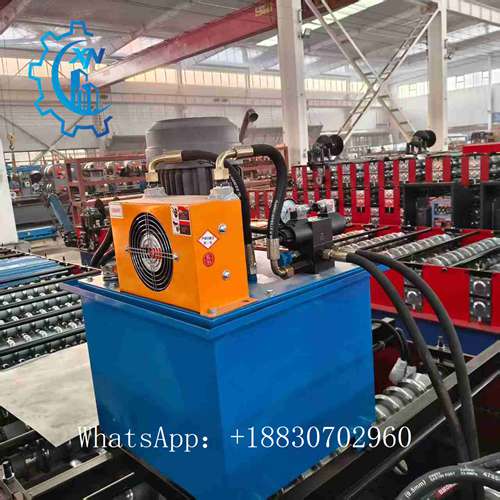

Estação hidráulica com ventilador de refrigeração

1. Potência hidráulica: 4 kW
2. Pressão de trabalho: 12-16 MPa ajustável
3. Óleo hidráulico: óleo hidráulico 46#
4. Válvula solenoide: 2 grupos

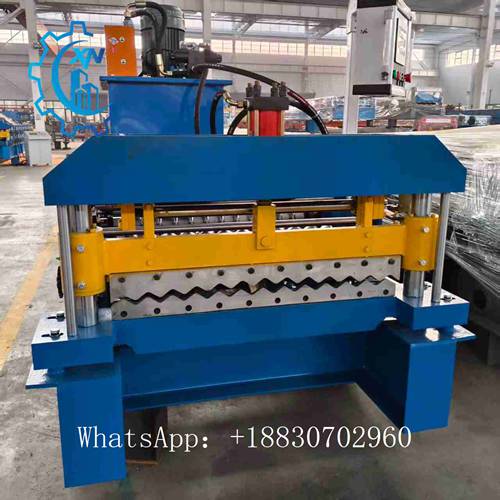

Máquina de perfilagem de rolos

1. A estrutura de base da máquina adota vigas em H e chapas de aço de 20 mm soldadas.

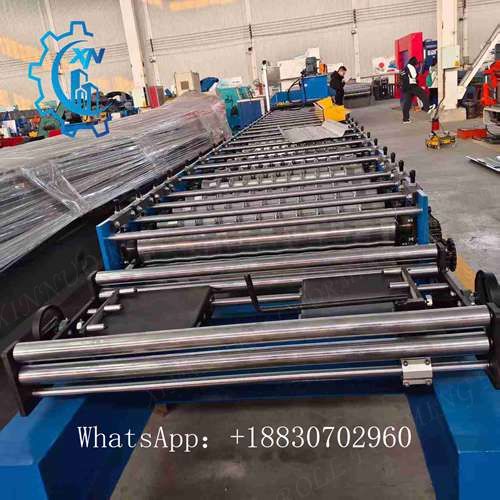

2. Estação de laminação: 22 estações de conformação (sujeitas ao projeto final)

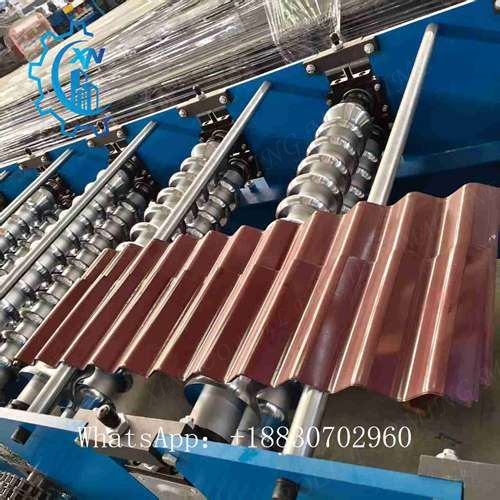

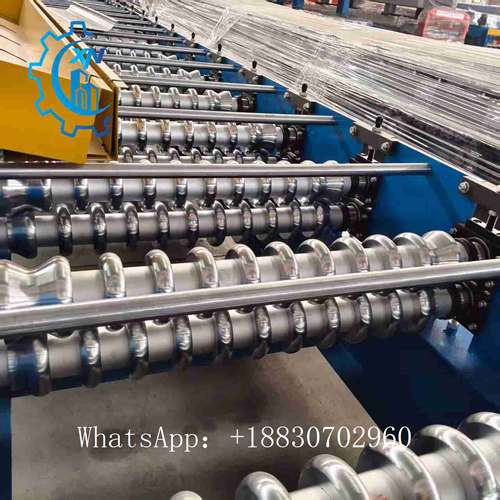

3. Material do rolo: aço 45# (ASTM 1045) com superfície cromada e dureza de 58 a 62 graus, usinado em CNC.,
4. Diâmetro do eixo: 80 mm, aço 45# (ASTM1045)
5. Todas as superfícies dos espaçadores são cromadas e têm 25 mm de espessura.
6. Potência do motor principal: 7,5 kW

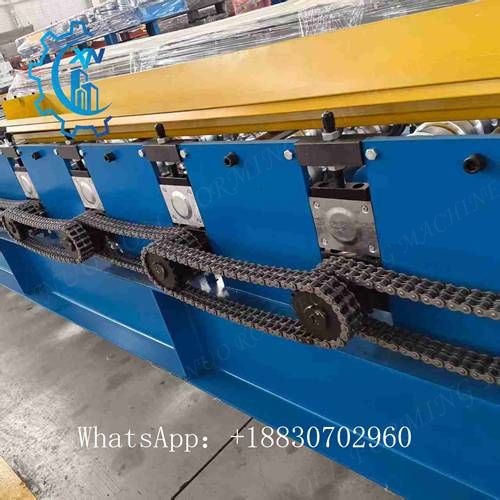

7. Transmissão: corrente de 1,0 polegada
8. Para evitar acidentes, todas as peças da transmissão possuem cobertura protetora.
9. Velocidade da linha: Máx. 15m/min, sem incluir o corte.
10. Para evitar acidentes, todas as peças da transmissão possuem cobertura protetora.
