Descrição Geral do Produto

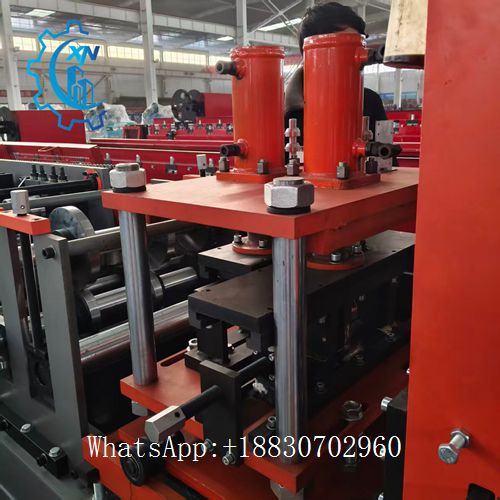

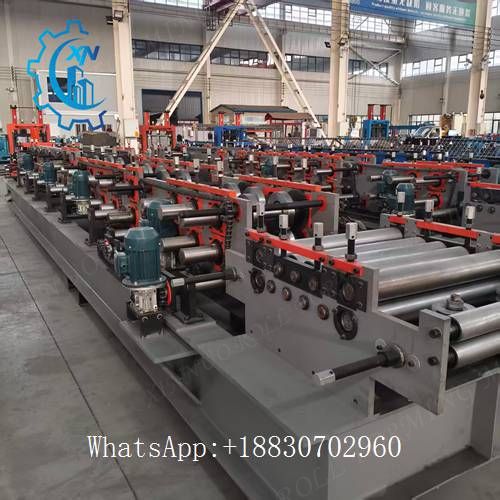

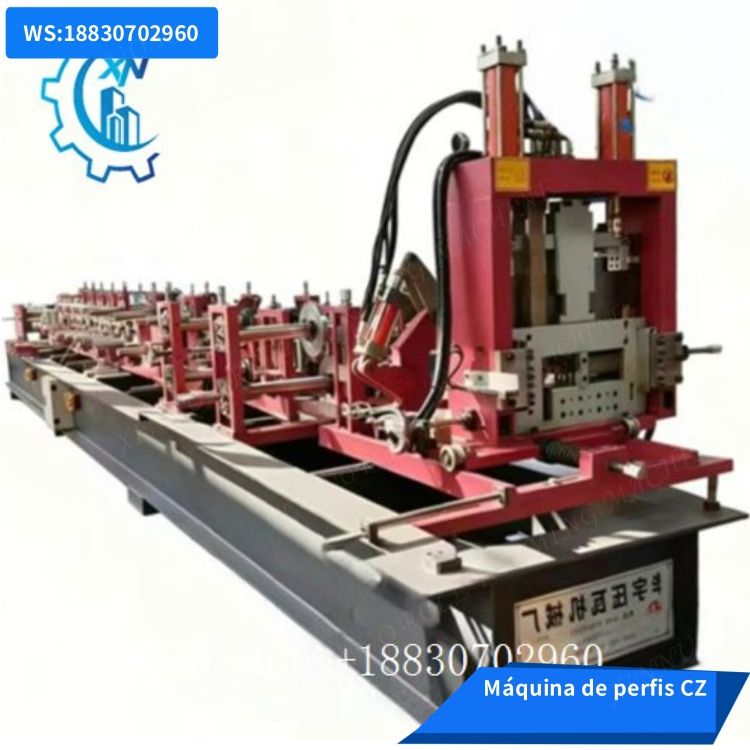

A Máquina de Formação de Rolos de Purlin CZ é um equipamento de laminação a frio avançado, projetado para transformar bobinas de aço (galvanizado, laminado a frio ou quente) em perfis de purlin C e Z com dimensões precisas e estrutura durável. Possui um sistema integrado de alimentação, nivelamento, formação, perfuração e corte, permitindo um processo de produção contínuo e automatizado, minimizando a intervenção manual e garantindo consistência na qualidade dos produtos acabados.
Este equipamento é versátil e pode ser personalizado de acordo com as especificações do cliente, podendo produzir diversos tamanhos de perfis C e Z, adaptando-se às necessidades de diferentes projetos de construção, como fábricas, armazéns, oficinas, galpões e edifícios comerciais.
Características Principais
-
Automação Total e Eficiência Elevada: Equipado com sistema de controle PLC (marcas internacionais como Siemens, Omron ou Schneider) e painel tátil, permitindo operação automatizada completa – desde a alimentação da bobina até a saída do produto acabado. A velocidade de formação pode chegar a 15 m/min (de acordo com a espessura do material e número de perfurações).
-

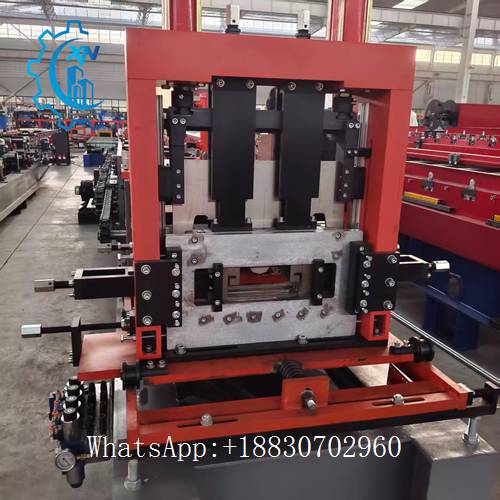

Versatilidade em Produção: É uma unidade de formação de rolo única que pode produzir tanto perfis C quanto Z, com troca rápida entre os formatos – a troca manual pode ser concluída em 3-5 minutos, enquanto a automática é feita em 1 minuto. Os tamanhos dos perfis podem ser ajustados eletronicamente, com intervalos típicos de C 80-300 mm e Z 120-300 mm, e espessura do material de 1,5 a 3,0 mm (até 4,5 mm em modelos especializados).
-

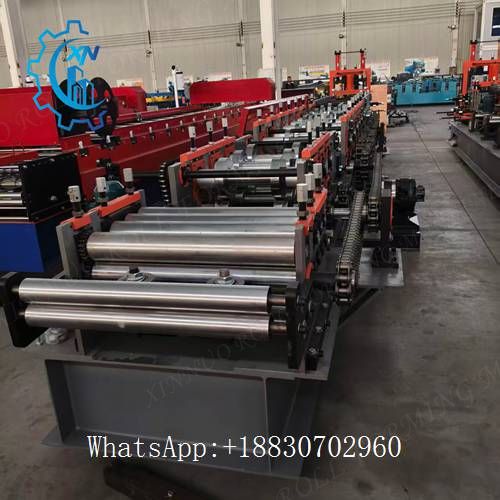

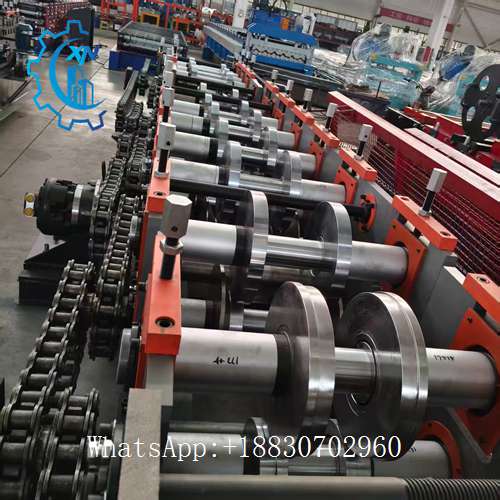

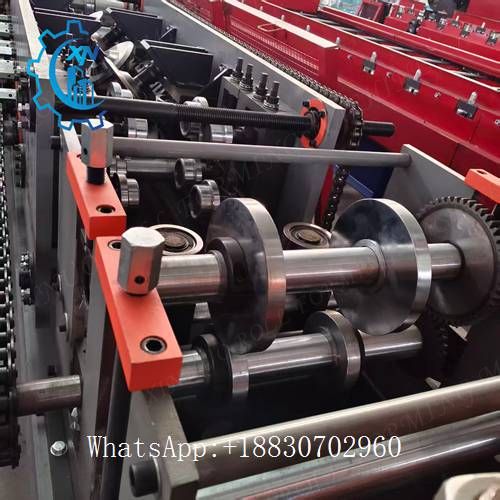

Precisão de Processamento Superior: Os rolos de formação são feitos de aço GCR15 ou CR12MOV, com tratamento térmico, polimento e revestimento cromado duro, garantindo precisão dimensional (erro ≤ 0,1mm) e durabilidade a longo prazo. O sistema de nivelamento com 4 eixos garante que o material fique plano antes da formação, evitando deformações nos produtos acabados.
-

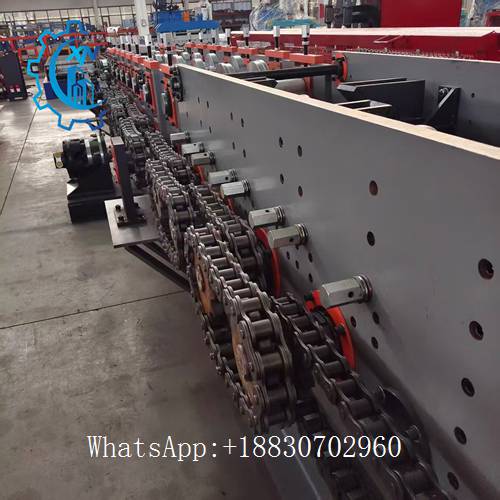

Estrutura Robusta e Durável: A estrutura da máquina é fabricada com aço 500H e solda rígida 450H, com eixos de aço 45# forjado, resistindo a uso intensivo em ambientes industriais. O peso total da máquina varia entre 15 e 20 toneladas, com dimensões típicas de 9300 mm × 1400 mm × 2000 mm (ajustáveis conforme modelo).
Especificações Técnicas
|
|
Parâmetro
|
Especificação
|
|
|
Modelo
|
CZ Steel Equipment (personalizável)
|
|
|
Tipo de Máquina
|
Formação de Rolos a Frio
|
|
|
Material da Bobina
|
Aço galvanizado, laminado a frio/quente (Q195, Q235, Q345)
|
|
|
Espessura do Material
|
1,5 - 3,0 mm (até 4,5 mm opcional)
|
|
|
Largura da Bobina
|
Até 600 mm (máx. 800 mm opcional)
|
|
|
Tamanho dos Perfis
|
C: 80-300 mm; Z: 120-300 mm (personalizável)
|
|
|
Velocidade de Formação
|
12-35 m/min (conforme material e perfurações)
|
|
|
Potência Total
|

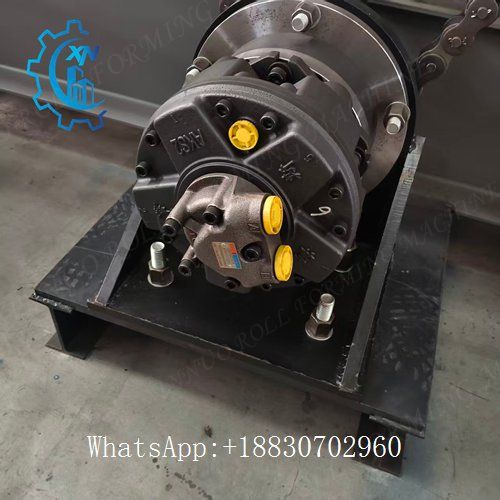

29,5 - 45 kW (motor servo ou hidráulico)
|
|
|
Sistema de Controle
|
PLC + Painel Tático
|
|
|
Certificações
|
CE, SGS, ISO 9001
|
|
|
Dimensões da Máquina
|
9300×1400×2000 mm (ajustáveis conforme modelo)
|
|
|
Peso da Máquina
|
15-20 Toneladas
|
|
|
Garantia
|
1-2 anos (serviço pós-venda vitalício)
|
Aplicações Principais
Os perfis C e Z produzidos pela nossa máquina são amplamente utilizados em:
-
Estruturas de telhados e paredes de edifícios industriais (fábricas, galpões)
-
Armazéns e centros de logística
-
Oficinas e edifícios comerciais
-
Projetos de construção metálica modular
-
Suporte para vigas e elementos estruturais em geral
Esses perfis são conhecidos por sua alta resistência, leveza e facilidade de montagem, tornando-os essenciais para projetos que buscam eficiência e durabilidade.
